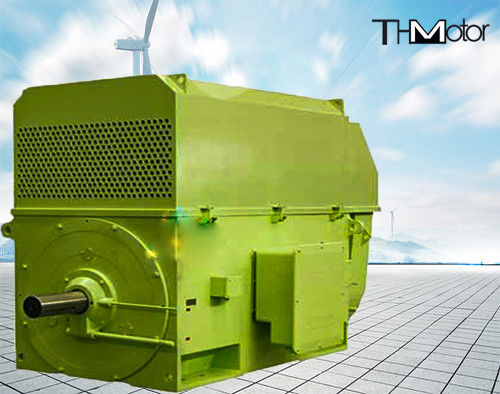

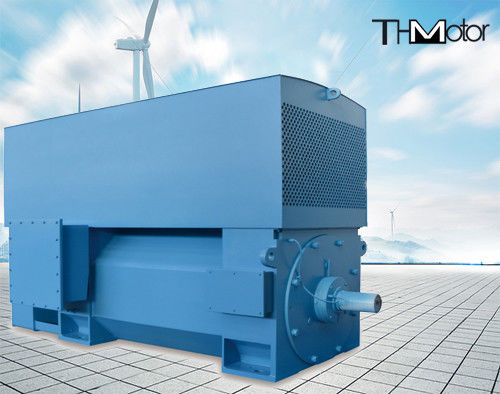

400kw do 6000kw IP23 IP54 IP55 Silniki AC wysokonapięciowe z indukcją elektryczną dla stali walcowanej

Silnik indukcyjny silnika AC wysokiego napięcia dla stali walcowanej

Przegląd produktu

Y. Poziom mocy, wydajność elektryczna, wymiary instalacji i tolerancje średnich silników trójfazowych wysokonapięciowych silników asynchronicznych serii YKS i YKK (ramy nr.355-630) spełniają wymagania krajowej normy gb755 dotyczące klasyfikacji i osiągów silników obrotowych, normy Międzynarodowej Komisji Elektrotechnicznej iec34-1 dotyczącej klasyfikacji i osiągów silników obrotowych oraz norm przemysłu maszynowego jb/t7593, jb/t10315.1, jb/t10315.2, itp.

Zgodnie z gb4942.1 i iec34-5 stopień ochrony obudowy tej serii silników obejmuje IP23, ipw24,IP44 i IP54 odpowiednio IP23 silnik może być wykonany do IP44 (przewietrzenie rury) zgodnie z wymaganiami użytkownika Jeśli użytkownicy potrzebują innych stopni ochrony, mogą być dostarczane osobno

Metody chłodzenia tej serii silników to: ic01, ic611 i ic81w zgodnie z gb/t1993 oraz iec34-6 metody chłodzenia dla obracających się maszyn elektrycznych Jeśli użytkownicy potrzebują innych metod chłodzenia,mogą być dostarczane osobno

Konstrukcja i typ instalacji tej serii silników to IMB3 (horyzontalny z stopami), który jest zgodny z gb997 i iec34-7 < kod konstrukcji silnika i typu instalacji >

1, Opis organizacji

Podstawa silnika jest spawana przez stalową płytę i przyjmuje ogólną strukturę kwadratowego pudełka, który ma cechy lekkiej wagi i silnej sztywności

Stator przyjmuje zewnętrzną strukturę mocowania prasy, owijanie statora przyjmuje izolację klasy F, a końce są mocno połączone.Cały stator przyjmuje proces impregnacji ciśnieniem próżniowym bez rozpuszczalnika farby (VPI), tak aby stator stał się solidną całością o dobrej wydajności elektrycznej i odporności na wilgoć

Istnieją dwa rodzaje wirników: odlewany aluminium i taśma miedziana.i miedzianym paskiem i końcem,

Pierścień przyjmuje niezawodny proces spawania

łożysko silnikowe może być łożysko walcowe lub przesuwne, a stopień ochrony łożyska musi być zaprojektowany zgodnie z IP54jest smarowany tłuszczem i wyposażony w urządzenia do olejowania i odprowadzania oleju, które można napełniać paliwem bez zatrzymania maszyny W przypadku łożyska przesuwanego system podawania oleju jest zazwyczaj zapewniany przez użytkownika,i wydajność silnika jest nieco niższa niż w karcie danych technicznych zgodnie z odpowiednimi normami Główna skrzynia wyjściowa jest zaprojektowana zgodnie z niemiecką normą DIN, a stopień ochrony wynosi IP54, jest zazwyczaj instalowany po prawej stronie silnika (patrzony z końca przedłużenia wału).Można go również zainstalować po lewej stronieOtwór wyjściowy pudełka występowania może być przełączany w czterech kierunkach: w górę, w dół, w lewo i w prawo Jest oddzielne urządzenie uziemienia w głównym pudełku wyjściowym

Silnik jest zazwyczaj jednorazowym przedłużeniem wału, a klucz przedłużenia wału jest płaskim kluczem, który może być również wykonany w podwójne przedłużenie wału zgodnie z wymaganiami użytkownika

W razie potrzeby użytkownicy mogą zainstalować elementy pomiarowe temperatury z nawijania statora i łożyska, a także podgrzewacze pomieszczeń odporne na wilgoć do wyłączenia

Specyfikacja produktu
