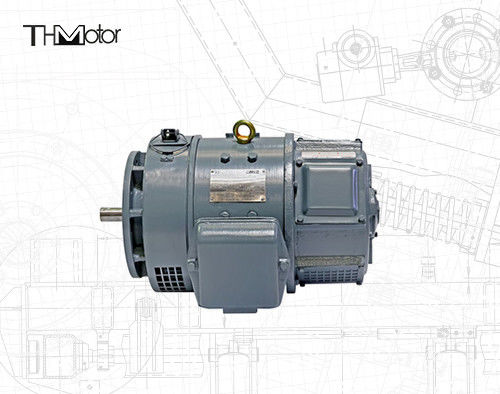

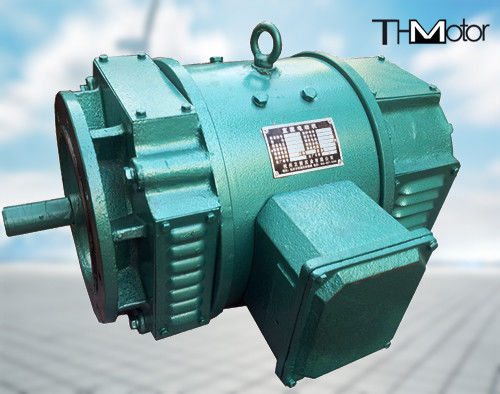

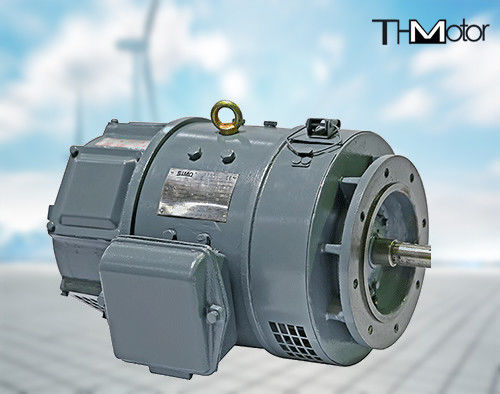

CE IEC Seria Z2 Mały wysokonapięciowy silnik prądu stałego 115v 220v z2 małe silniki prądu stałego

Małe silniki prądu stałego serii Z2

Przegląd produktu

I. Przegląd
1. Małe silniki prądu stałego serii Z2 to standardowa seria małych silników prądu stałego wydana przez Ministerstwo Przemysłu Maszynowego Chińskiej Republiki Ludowej JB1104-68. Ma zalety niezawodnej wydajności i niskiej ceny i jest nadal szeroko stosowany w maszynach drukarskich i farbiarskich, maszynach pakujących, maszynach do tworzyw sztucznych i innych gałęziach przemysłu.

2. Małe silniki prądu stałego serii Z2 są podzielone na 11 rozmiarów ram, a każdy rozmiar ramy ma dwie długości rdzenia. Istnieją trzy typy silników prądu stałego, prądnic prądu stałego i prądnic regulacji napięcia prądu stałego, które nadają się do normalnego środowiska pracy. Silnik jest używany do ogólnej transmisji, prądnica jest używana jako ogólne zasilanie prądem stałym, a prądnica regulacji napięcia jest używana jako pakiet akumulatorów.

3. Tryb wzbudzenia: Silnik jest bocznikowy lub inny wzbudzany z niewielką ilością stabilnych uzwojeń.
Prądnica jest wzbudzana złożonym lub innym magnetycznym wzbudzeniem (prądnica o napięciu znamionowym 230 V); prądnica regulacji napięcia jest wzbudzana równolegle magnetycznie (bez szeregowego uzwojenia wzbudzenia).
Inne napięcie wzbudzenia magnetycznego silnika wynosi 110 V lub 220 V.
Napięcie znamionowe silnika wynosi 110 V i istnieje tylko jedno napięcie wzbudzenia oddzielnego 110 V.

4. Silnik może być napędzany pasem klinowym, kołem zębatym czołowym lub elastycznym sprzęgłem, a łożysko silnika nie jest używane do nacisku osiowego.

5. Silniki serii Z2 mogą być wykonane jako silniki prądu stałego do wilgotnych tropików (TH) z właściwościami odpornymi na wilgoć, pleśń i dym, do użytku w wilgotnych obszarach tropikalnych, zgodnie z wymaganiami użytkowania, co powinno być uzgodnione oddzielnie.
Seria Z2 2-11# może być również wykonana w mechanizmie pochodnym tachometru ZYS-A.

6. Podstawowe serie silników serii Z2 to silniki samowentylacyjne. Gdy przyłożone napięcie twornika jest obniżone w celu zmniejszenia prędkości, moment obrotowy zmniejszy się odpowiednio wraz ze spadkiem prędkości.

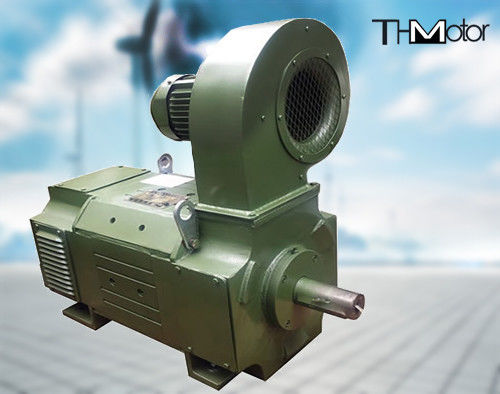

7. Silniki serii Z2 6-11 mogą być również wykonane w typie konstrukcji z zewnętrzną dmuchawą, a dmuchawa jest zainstalowana nad pokrywą końcową końca wału.

8. Silniki serii Z2 to małe silniki prądu stałego do ogólnego użytku przemysłowego. Silniki nadają się do napędu elektrycznego z zakresem regulacji prędkości stałej mocy nie większym niż 2:1 i zdolnością do przeciążenia nie większą niż 1,5-krotność momentu znamionowego. Może być stosowany w obrabiarkach do cięcia metali, produkcji papieru, farbowania i tkania, druku, cementu i innych gałęziach przemysłu. Prądnica może być używana jako zasilanie, oświetlenie lub inne zasilanie stałym napięciem.

Po drugie, struktura i typ instalacji
1. Silnik jest jednokierunkowym przedłużeniem wału okrągłego, zgodnie z wymaganiami użytkownika. Może być wykonany jako przedłużenie dwuosiowe. Silniki o numerze ramy 1-6 mogą przenosić moment znamionowy zgodnie z 4. trybem transmisji przeglądu, podczas gdy rama nr 7-11, przedłużenie wału końca komutatora jest napędzane przez sprzęgło, które może przenosić moment znamionowy i wykorzystuje trójkątny Napęd pasowy z kołem zębatym czołowym może przenosić tylko 50% momentu znamionowego.
2. Pozycja skrzynki wyjściowej silnika poziomego, patrząc od strony przedłużenia wału, znajduje się po lewej stronie podstawy maszyny. Zgodnie z wymaganiami użytkownika, pozycja skrzynki wyjściowej może być wykonana po prawej stronie podstawy maszyny, ale musi być określona przy zamawianiu.
3. Silniki prądu stałego serii Z2 mogą pracować normalnie w obrocie do przodu lub do tyłu.
4. Kierunek obrotu prądnic serii Z2 i prądnic regulacji napięcia jest uważany za przeciwny do ruchu wskazówek zegara od strony przedłużenia wału. Zgodnie z wymaganiami użytkowania, może być również wykonany jako prądnice obracające się zgodnie z ruchem wskazówek zegara lub prądnice regulacji napięcia, ale należy to zauważyć przy zamawianiu. jasne.
5. Prądnice serii Z2 i prądnice regulacji napięcia mogą być dostarczane jako kompletny zestaw agregatów prądotwórczych dopasowanych do trójfazowych silników asynchronicznych serii Y zgodnie z wymaganiami zamówienia.
6. Moc znamionowa prądnicy regulacji napięcia to moc przy średnim napięciu (135 V dla 110/160 V i 270 V dla 220/320 V). Gdy napięcie jest wyższe niż średnie napięcie, jego moc wyjściowa nie jest większa niż moc znamionowa. Moc, gdy napięcie jest niższe niż średnie napięcie, jego prąd wyjściowy nie jest większy niż prąd znamionowy.
7. Prądnica prądu stałego lub prądnica regulacji napięcia prądu stałego to tylko jeden typ poziomy ze stopkami na podstawie.
3. Opis modelu
Z oznacza „bezpośredni” przepływ, 2 oznacza drugi krajowy ostateczny projekt, numer po linii poziomej oznacza numer ramy i długość rdzenia żelaznego. W -112, 11 reprezentuje 11. ramę, a 2 reprezentuje długi rdzeń żelazny.
4. Wydajność produktu
1. Napięcie twornika podstawowej serii silników prądu stałego wynosi 1110 V; istnieją dwa typy 220 V, a prędkość znamionowa wynosi 3000 obr/min, 1500 obr/min, 1000 obr/min, 750 obr/min i 600 obr/min.
2. Napięcie znamionowe podstawowej serii prądnic prądu stałego wynosi 115 V i 230 V, a prędkość znamionowa wynosi 2850 obr/min, 1450 obr/min; nfn960 obr/min, łącznie 3 typy.
3. Napięcie znamionowe podstawowej serii prądnic prądu stałego wynosi 110 V/160 V i 220 V/320 V, a prędkość znamionowa wynosi 2850 obr/min i 1450 obr/min.
4. Oprócz powyższych trzech podstawowych serii silników, napięcie twornika wynosi 180 V, dane techniczne są pokazane w tabeli 6, a napięcie twornika wynosi 440 V.
5. Oprócz danych wymienionych powyżej, każdy silnik o dowolnej specyfikacji może być pochodną innych poziomów napięcia (ale nie przekraczających maksymalnego napięcia dozwolonego przez specyfikację) i odpowiedniej mocy i prędkości, ale należy to uzgodnić oddzielnie.
