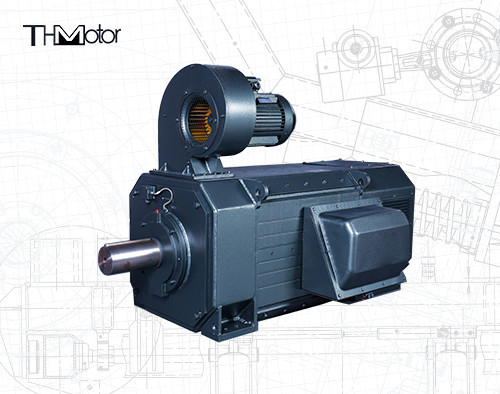

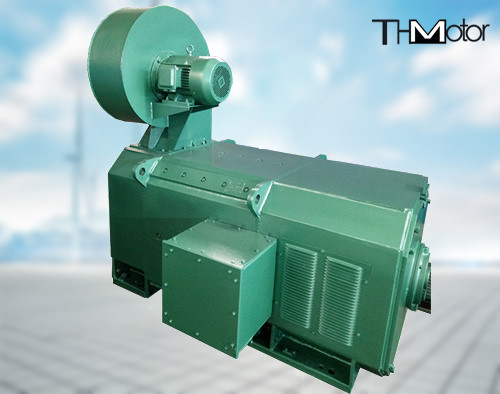

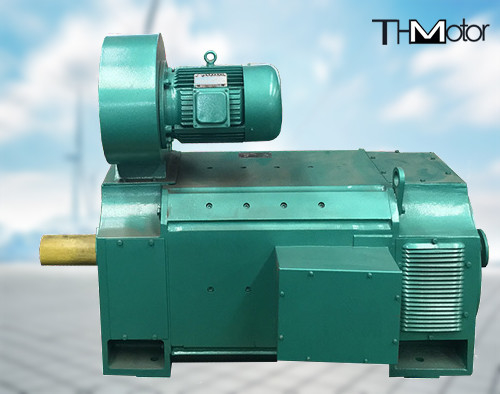

Z4 Walcownicy Metalociąg Przemysł hutniczy Silniki prądu stałego 1500 obr./min

Z4 Silniki prądu stałego dla przemysłu hutniczego Mile walcowe Narzędzia do cięcia metalu

Przegląd produktu

Silniki prądu stałego z serii Z4 mogą być szeroko stosowane w różnych sektorach przemysłu, takich jak hutnictwo, walcowni, narzędzia do cięcia metalu,

Produkcja papieru, farbowanie i tkactwo, drukowanie, cement, maszyny do wytłaczania tworzyw sztucznych itp.zakres stałej prędkości ruchu i słabego magnetycznego regulacji prędkości w górę może osiągnąć 10,0-3,0 razy większa od prędkości znamionowej, a stały moment obrotowy zmniejsza napięcie armatury, a regulacja prędkości w dół może wynosić nawet 20 r/min.

Wymiary instalacji zewnętrznej tej serii silników są zgodne z międzynarodową normą IEC72, z wyjątkiem wymiaru osiowego "B" między dwoma otworami stopni.

Wydajność i wymagania techniczne tej serii silników można ocenić zgodnie ze standardem Międzynarodowej Komisji Elektrotechnicznej,IEC34-1 lub niemiecka norma krajowa DIN57530.

Ta seria silników przyjmuje strukturę wielokątną z dużym wykorzystaniem przestrzeni.i może wytrzymać warunki pracy prądu pulsującego i szybkiej zmiany prądu (zmiany obciążenia)- słupki są zainstalowane z precyzyjnym położeniem, a zatem dobrą komutacją.

Poziom izolacji silnika wynosi F, a niezawodna struktura izolacyjna i proces impregnacji są przyjęte w celu zapewnienia stabilnej wydajności izolacyjnej i dobrej rozpraszania ciepła.

Niniejsza seria silników charakteryzuje się niewielkimi rozmiarami, dobrą wydajnością, lekką wagą, wysoką mocą wyjściową, wysoką wydajnością i wysoką niezawodnością,i może konkurować z silnikami międzynarodowego zaawansowanego poziomu.

Silnik może pracować przez długi czas bez zewnętrznego reaktora wygładzania z trójfazowym, w pełni sterowanym napędem prostownika mostka.Silnik o napięciu znamionowym 160V jest zasilany przez jednofazowe zasilanie mostkoweW tym czasie obwód armatury musi być podłączony do reaktora w celu tłumienia pulsującego prądu.

2. Struktura Wprowadzenie

Silnik prądu stałego serii Z4 ma ośmiokątną strukturę całkowicie laminowaną, która nie tylko ma wysoki współczynnik wykorzystania przestrzeni,ale także może wytrzymać dynamiczny prąd i szybkie zmiany prądu obciążenia, gdy jest zasilany przez statyczny prostownik.

Podstawową metodą chłodzenia silnika jest IC06, czyli wentylacja zewnętrzna z własnym dmuchawką; może to być również IC17, czyli wjazd powietrza chłodzącego jest rurą, a wyjście jest wydechem lampy;może być również IC37, czyli wjazd i wyjście chłodzącego powietrza są rurami.Zobacz tabelę 1 dotyczącą objętości powietrza chłodzącego, ciśnienie powietrza i moc silnika wentylatora wymagane dla każdego silnika wielkości ramy.

Położenie skrzynki wyjściowej silnika jest oglądane z końca przekładni (nie końca komutatora) po prawej stronie ramy (tj. przedniej skrzynki).Jeżeli użytkownik wymaga umieszczenia pudełka rozrzutnego po drugiej stronie ramy, wskazuje pole odwrotne podczas zamawiania. wahadło silnika jest zasadniczo przedłużeniem jednego wału, a kierunek wału skierowanego w kierunku wahadła wyjściowego (wahadło pozytywne) jest wahadłem lewym.Jeśli użytkownik potrzebujePodstawowy kierunek obrotu wału jest postrzegany od końca komutatora w kierunku przeciwnym do ruchu wskazówek zegara.Tryb transmisji silnika jest sprzęgłem elastycznymMożna go również stosować w trybie transmisji z określoną siłą radialną (przesyłka pasem lub biegów), a dopuszczalna siła radialna nie powinna być większa niż wartość na krzywej w dodatku B.

3. Instrukcje zamówienia

1. Przed złożeniem zamówienia należy sprawdzić próbkę produktu w celu ustalenia specyfikacji modelu i innych danych wymaganego produktu,i w miarę możliwości wybierać produkty specyfikacji standardowej wymienione w próbieProszę podać w umowie zamówienia model silnika, moc, napięcie, prędkość obrotową, tryb pobudzenia, napięcie pobudzenia i formę konstrukcyjną instalacji oraz inne dane,np. Z4-180-31 37KW 440V 1000r/min oddzielnie podniecony 180V, pozioma z stopami lub IMB3.
2Jeżeli istnieją specjalne wymagania dotyczące produktu, takie jak podwójne przedłużenie wału, odwrotne ustawienie skrzynki wyjściowej, odwrotne obrót wału itp.,musi być wyraźnie wskazane w umowie.
3Jeżeli wymagane odmiany i specyfikacje nie są wymienione w niniejszym katalogu lub istnieją inne szczególne wymagania,umowa lub umowa o produkcji próbnej powinna być podpisana po negocjacjach i porozumieniu między oboma stronami.
4Jeżeli użytkownicy potrzebują akcesoriów lub części zamiennych, takich jak szczotki, uchwyty do szczotek itp.,Proszę wskazać wymagane akcesoria lub części zamienne w umowie z wyprzedzeniemNazwa, specyfikacja i ilość.
5. Jeżeli środowisko użytkowania jest szczególne, należy go przekształcić w wilgotny typ tropikalny, proszę wskazać "TH" po oryginalnym modelu.
