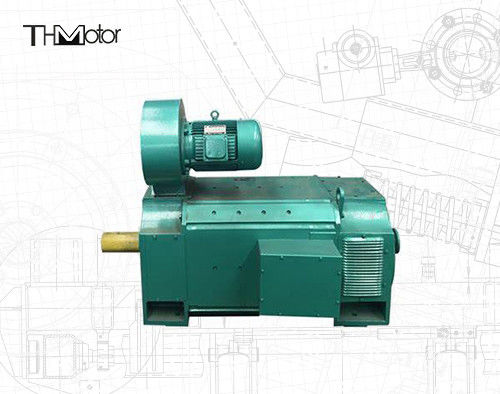

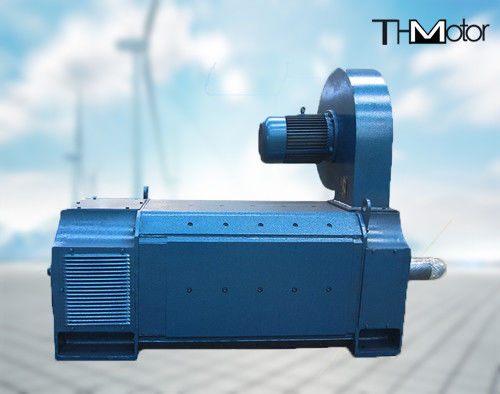

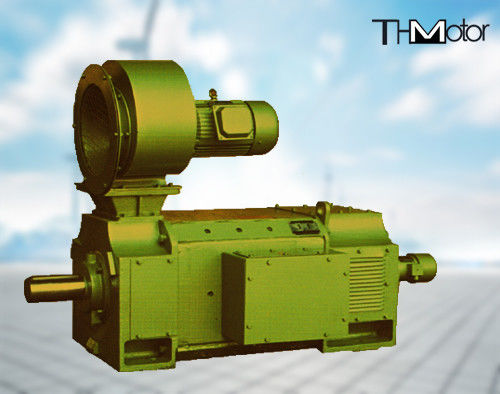

ZSN4 Napęd prądu stałego z silnikiem Cement Rotary Kiln DC Motor IC37 IC81W





Silnik prądu stałego serii ZSN4 jest nowym produktem opracowanym przez naszą fabrykę na podstawie silnika prądu stałego Z4 i zgodnie z warunkami pracy głównego napędu pieca obrotowego w zakładzie cementowym.
Ta seria silników przyjmuje strukturę wielokątną z dużym wykorzystaniem przestrzeni.który nadaje się do zasilania prostownicy i może wytrzymać warunki pracy prądu pulsującego i szybkiej zmiany prądu (zmiana obciążenia). Stopień izolacji silnika wynosi F, a niezawodna struktura izolacyjna i proces impregnacji są przyjęte w celu zapewnienia stabilnej wydajności izolacyjnej i dobrego rozpraszania ciepła.Zgodnie ze specyficznymi warunkami pracy pieca obrotowego do cementu, jest zaprojektowany i wyprodukowany w taki sposób, aby moment startowy silnika mógł osiągnąć 2,5 razy większy od momentu obrotowego znamionowego.w celu zapewnienia bezpiecznej i niezawodnej pracy silnika w trudnym środowisku z dużym pyłem przyjęto metodę chłodzenia wentylacji kanałowej.
Wymiary instalacji zewnętrznej tej serii silników są zgodne z międzynarodową normą IEC72, z wyjątkiem wymiaru osiowego "B" między dwoma dolnymi otworami w kącie.

Wydajność motoryczna:
1. Silnik powinien być przeznaczony do pracy w następujących warunkach użytkowania:
1.1Wysokość nie może przekroczyć 1000 m.
1.2Temperatura środka chłodzącego wchodzącego do silnika nie powinna przekraczać 40°C.
1.3. Silnik jest w systemie ciągłej pracy (S1).
1.4Obwód armatury silnika i jego pobudzenie są zasilane przez źródło zasilania statycznego, a także mogą być zasilane zestawem generatorów prądu stałego.
1.5W przypadku silnika z wentylacją i chłodzeniem kanałowym objętość i ciśnienie powietrza powinny spełniać wymagania poniższej tabeli.i wlot powietrza znajduje się na osłonie końcowej po stronie silnika, która nie jest komutatorem.
Wielkość ramy objętość powietrza (m3/h) Ciśnienie statyczne (Pa)
ZSN4-225 2880 1400
ZSN4-250 3000 1400
ZSN4-280 4000 1600
ZSN4-315 4680 1600
ZSN4-355 5200 1600

2Klasą izolacji silnika jest F.
3. napięcie znamionowe armatury silnika wynosi 440V, a 400V, 220V lub inne napięcia mogą być również uzyskane zgodnie z wymaganiami użytkownika: niskie napięcie armatury jest regulacją stałej prędkości obrotowej,w warunkach ciągłego prądu armatury, minimalna prędkość ruchu silnika może osiągnąć 20 r/mm, w tym momencie można nadal utrzymać obrotowy moment nominalny, a prędkość jest stabilna.
4W celu zapewnienia niezawodnej izolacji układu ekscytacyjnego, należy zastosować napęd o napięciu 180 V.przy odłączaniu obwodu pobudzenia, rezystor rozpuszczalny powinien być podłączony równolegle na obu końcach uzwojenia pobudzającego, aby zapobiec samoindukowanemu potencjałowi.jego wartość wynosi około 7 razy wartość odporności na zimno owijania podniecającegoJeśli napięcie pobudzenia wynosi 320 ~ 370 V, jego wartość wynosi około 5 razy.
5Wartość sprawności w karcie danych technicznych to sprawność przy mocy znamionowej, napięciu znamionowym i prędkości znamionowej, obejmuje stratę podniecenia,ale nie obejmuje mocy wymaganej przez urządzenie wentylacyjne.
6. Silnik ZSN4-225 nie posiada uzwojenia kompensacyjnego, ale posiada uzwojenia seryjnego pobudzenia.
7Silnik jest wyposażony w końcowy z oznaczeniem uziemienia.
8Wydajność tej serii silników spełnia wymagania krajowych norm GB755-87; JB6316-92; IEC34-1.

Moc znamionowa: 40 kW - 355 kW
Napęd nominalny: 220V, 400V, 440V, 660V
Prędkość: 750 obr./min/1000 obr./min/1500 obr./min
Klasa ochrony: IP21S
Metoda chłodzenia: IC01/IC06/IC17/IC37
Klasa izolacji: F
