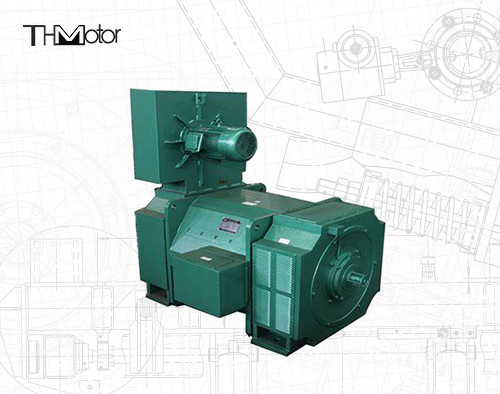

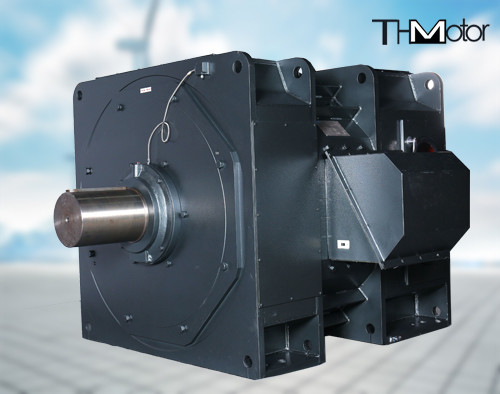

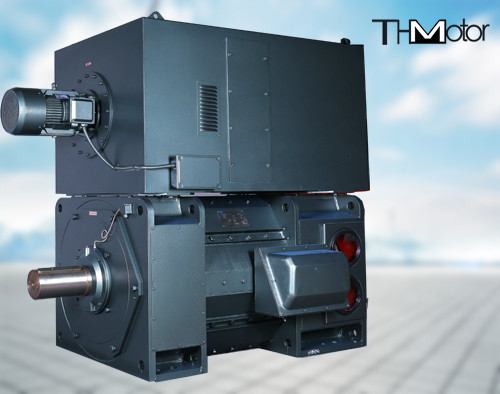

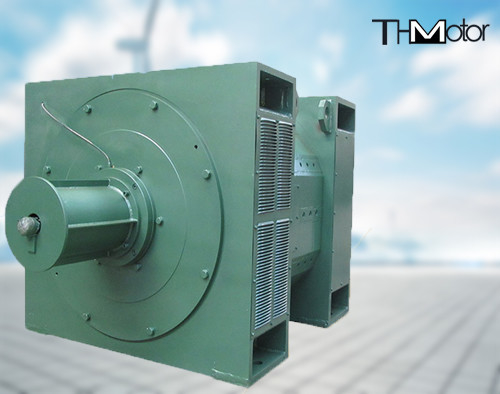

Silnik prądu stałego średniego i wysokiego napięcia z serii Z 1600 kW IP23 IP44



I. Przegląd
Rama tej serii silników ma sześć wysokości osi, w zakresie od 315-560 mm.
Parametry, wymiary instalacyjne i wymagania techniczne tej serii silników są zgodne z normami krajowymi (GB) i normami Międzynarodowej Komisji Elektrotechnicznej (IEC).

2. Warunki użytkowania
1. Ta seria silników może być instalowana w sytuacjach o stosunkowo trudnych warunkach środowiskowych. Należy jednak wybrać odpowiednią metodę chłodzenia i stopień ochrony, aby utrzymać wnętrze silnika w czystości.
2. Powietrze chłodzące tej serii silników nie powinno zawierać kwasów, zasad i innych gazów, które mogą uszkodzić izolację i działanie komutacji silnika.

3. Jeśli ta seria silników jest używana na suchych statkach i wilgotnych obszarach tropikalnych, a w środowisku pracy występuje mgła solna i wilgotność, należy zawrzeć odrębną umowę.

4. Moc znamionowa tej serii silników odnosi się do warunku, że wysokość nie przekracza 1000 metrów, a wilgotność powietrza otoczenia nie przekracza 40 ℃.

5. Zasilanie tej serii silników przyjmuje zasilanie z prostownika statycznego lub zasilanie z generatora prądu stałego.

6. Gdy silnik jest zasilany z prostownika statycznego, liczba impulsów prostownika nie powinna być mniejsza niż 6, a współczynnik tętnień szczytowych zasilania nie powinien przekraczać 10% przy znamionowej prędkości podstawowej, znamionowym napięciu i znamionowym prądzie obciążenia.
Wydajność produktu
1. Znamionowa tej serii silników to tryb pracy ciągłej (S1).
2. Istnieje pięć standardowych napięć znamionowych tej serii silników: 220V, 330V, 440V, 550V, 660V, a także można wyprowadzić inne napięcia, które należy uzgodnić przy zamawianiu.
3. Podstawowym trybem wzbudzenia tej serii silników jest wzbudzenie niezależne. Uzwojenie wzbudzenia ma cztery zaciski wyprowadzeń, które są podzielone na dwie grupy. Gdy dwie grupy są połączone szeregowo, napięcie wzbudzenia wynosi 220V, a gdy są połączone równolegle, napięcie wzbudzenia wynosi 110V. Inne poziomy napięcia wzbudzenia można zamówić przy zamawianiu. uzgodnione.
Ta seria silników dopuszcza wzbudzenie wymuszone, a napięcie wzbudzenia wymuszonego nie może przekraczać 500V. Podczas silnego wzbudzenia prąd wzbudzenia może chwilowo nieznacznie przekroczyć znamionowy prąd wzbudzenia, ale po ustabilizowaniu prądu wzbudzenia nie może przekroczyć.



Średnionapięciowy silnik prądu stałego serii Z
Moc znamionowa 55kW - 1600KW
Napięcie znamionowe: Normalne 400V, 440V, 660V
Prędkość: 320RPM/410RPM/620RPM/1200RPM
Stopień ochrony: IP23/IP44
Klasa izolacji: F
System pracy: S1
Rodzaj opakowania: kosz wiklinowy/drewniana skrzynia do fumigacji za granicą
