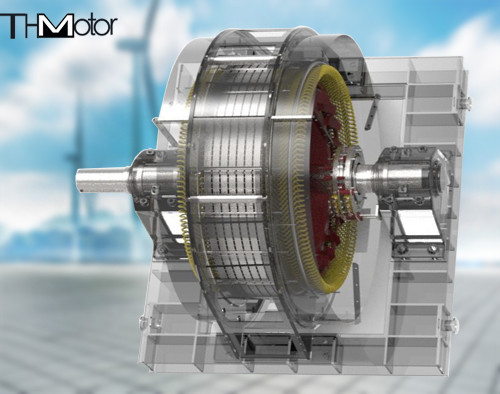

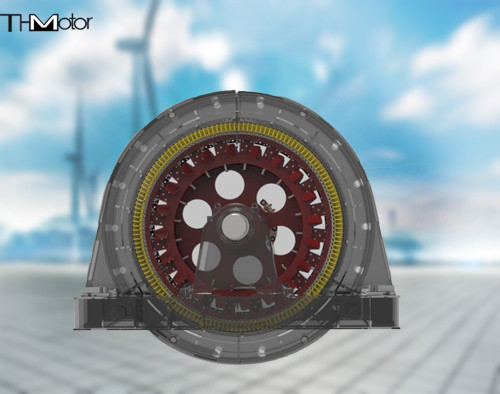

Młyn górniczy trójfazowy silnik synchroniczny AC IC37 IC81W

Silnik synchroniczny prądu przemiennego TDMK400KW do maszyny młyna górniczego

Silniki synchroniczne trójfazowe TDMK(TM) do młynów górniczych są specjalnie zaprojektowane do walcarek. Tryb rozruchu to rozruch pełnonapięciowy. Jeśli moc sieci jest niewystarczająca, napięcie można odpowiednio obniżyć, aby uruchomić silnik. Produkcja jest zgodna z GB755 "Podstawowe wymagania techniczne dla obrotowych maszyn elektrycznych" i JB8/DQ3449 "Warunki techniczne dla dużych silników synchronicznych trójfazowych serii TK".

Silnik synchroniczny trójfazowy TDMK(TM) do młyna górniczego nadaje się do wysokości nieprzekraczającej 1000 m i temperatury medium chłodzącego nieprzekraczającej 40 stopni. Napięcie znamionowe tej serii silników wynosi 6000 V, a 3000 V i 10000 V mogą być również dostarczone zgodnie z wymaganiami użytkownika. Dopuszczalny zakres odchylenia napięcia wynosi +5%, znamionowa częstotliwość zasilania wynosi 50 Hz, a znamionowy współczynnik mocy wynosi 0,9 (indukcyjny).

Trójfazowy silnik synchroniczny do młyna górniczego TDMK(TM) ma cylindryczny koniec wału, a jego kierunek obrotu powinien być zgodny z kierunkiem wskazanym przez znak. Kierunek obrotu jest generalnie przeciwny do ruchu wskazówek zegara, patrząc od strony pierścienia ślizgowego. Zgodnie z ruchem wskazówek zegara. Gdy silnik i młyn są połączone za pomocą sprzęgła, przedłużenie wału silnika nie może przenosić zewnętrznej siły promieniowej ani siły osiowej.

System wzbudzenia silnika synchronicznego trójfazowego TDMK(TM) do młyna górniczego wykorzystuje urządzenie wzbudzenia tyrystorowego. Silnik dopuszcza rozruch bezpośredni pełnym napięciem. Jeśli sieć energetyczna użytkownika nie pozwala na bezpośredni rozruch pełnym napięciem, można również zastosować rozruch obniżonym napięciem. W tym czasie prąd rozruchowy silnika zmniejsza się proporcjonalnie do napięcia zaciskowego, a moment rozruchowy zmniejsza się proporcjonalnie do kwadratu napięcia zaciskowego. Wyprowadzenia stojana: Istnieje sześć wyprowadzeń, odpowiednio U1, VI, W1, U2, V2, W2, a kable gumowe wysokiego napięcia są używane do wyprowadzenia na zaciskach na dole ramy i mogą być również wykonane w skrzynce zaciskowej do okablowania zgodnie z wymaganiami.
