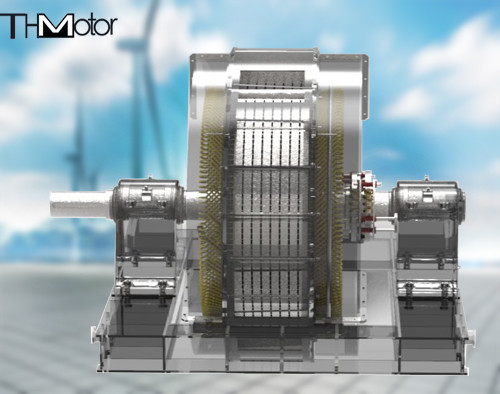

TDMK AC odwracalny silnik synchroniczny IP55 do kopalni

Silnik synchroniczny prądu przemiennego TDMK do młyna górniczego, odwracalny silnik synchroniczny

Silniki synchroniczne trójfazowe TDMK(TM) do młynów górniczych są specjalnie zaprojektowane do walcowni. Tryb rozruchu to rozruch pełnonapięciowy. Jeśli moc sieci jest niewystarczająca, napięcie można odpowiednio obniżyć, aby uruchomić silnik. Produkcja jest zgodna z GB755 „Podstawowe wymagania techniczne dla obrotowych maszyn elektrycznych” i JB8/DQ3449 „Warunki techniczne dla dużych trójfazowych silników synchronicznych serii TK”.

Silnik synchroniczny trójfazowy TDMK(TM) do młyna górniczego nadaje się do pracy na wysokości nieprzekraczającej 1000 m i temperaturze medium chłodzącego nieprzekraczającej 40 stopni. Napięcie znamionowe tej serii silników wynosi 6000 V, a 3000 V i 10000 V mogą być również dostarczane zgodnie z wymaganiami użytkownika. Dopuszczalny zakres odchylenia napięcia wynosi +5%, znamionowa częstotliwość zasilania wynosi 50 Hz, a znamionowy współczynnik mocy wynosi 0,9 (indukcyjny).

Trójfazowy silnik synchroniczny do młyna górniczego TDMK(TM) ma cylindryczny koniec wału, a jego kierunek obrotu powinien być obracany w kierunku określonym przez znak. Kierunek obrotu jest generalnie przeciwny do ruchu wskazówek zegara, patrząc od strony pierścienia ślizgowego. Zgodnie z ruchem wskazówek zegara. Gdy silnik i młyn są połączone za pomocą sprzęgła, przedłużenie wału silnika nie może przenosić zewnętrznej siły promieniowej ani siły osiowej.

System wzbudzenia trójfazowego silnika synchronicznego TDMK(TM) do młyna górniczego przyjmuje tyrystorowe urządzenie wzbudzające. Silnik dopuszcza bezpośredni rozruch pełnym napięciem. Jeśli sieć energetyczna użytkownika nie pozwala na bezpośredni rozruch pełnym napięciem, można również zastosować rozruch obniżonym napięciem. W tym czasie prąd rozruchowy silnika zmniejsza się proporcjonalnie do napięcia zacisków, a moment rozruchowy zmniejsza się proporcjonalnie do kwadratu napięcia zacisków. Wyprowadzenia stojana: Istnieje sześć wyprowadzeń, odpowiednio U1, VI, W1, U2, V2, W2, a kable gumowe wysokiego napięcia są używane do wyprowadzenia na zaciskach na dole ramy, a także mogą być wykonane w skrzynce zaciskowej do okablowania zgodnie z wymaganiami.

Tryb wentylacji trójfazowego silnika synchronicznego TDMK(TM) do młyna górniczego to wentylacja naturalna typu otwartego lub może być wykonana w pełni zamkniętym typie wentylacji kanałowej.

Rama: spawana z blach stalowych, dolna część ramy to koniec wylotowy silnika.

Stojan: rdzeń stojana wykonany jest z blachy stalowej krzemowej o grubości 0,5 mm, wykrawanej i układanej w kształt wachlarza. Segmenty rdzenia są oddzielone kanałami powietrznymi. Uzwojenia są formowane przez podwójnie ułożone cewki o krótkiej odległości, przy użyciu izolacji klasy B lub izolacji klasy F. Wzrost temperatury jest oceniany zgodnie z poziomem B, aby pomóc przedłużyć żywotność: końce uzwojeń są niezawodnie zamocowane i związane oraz poddane obróbce próżniowej z użyciem bezrozpuszczalnikowej farby impregnacyjnej. Wytrzymałość napięciowa, silnik ma doskonałą i niezawodną wydajność izolacji, dobrą wytrzymałość mechaniczną i dużą odporność na wilgoć.

Wirnik: Bieguny magnetyczne są wykrawane z blach stalowych i montowane na jarzmie wirnika razem z cewkami biegunów magnetycznych. Cewki biegunów magnetycznych są izolowane w klasie B lub F. Gdy użytkownik stosuje sprzęgło pneumatyczne, można wybrać konstrukcję wału lub kształt wykrawania wału zgodnie z wymaganiami użytkownika.

Silniki serii TDMK są używane głównie do napędzania dużych trójfazowych silników synchronicznych prądu przemiennego stosowanych w młynach górniczych, głównie do napędzania młynów kulowych typu kratowego, młynów prętowych, młynów węglowych itp.
