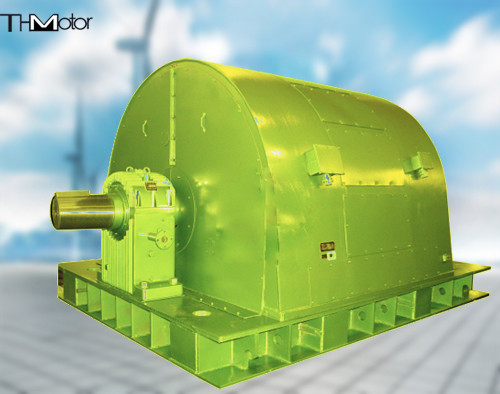

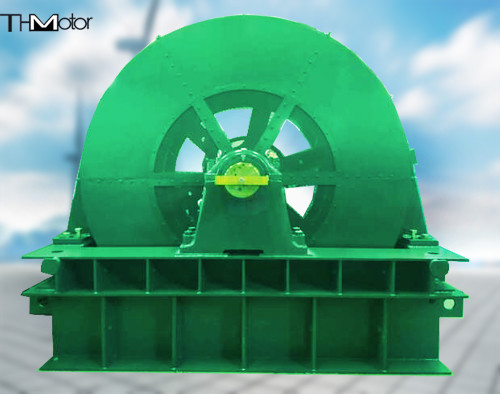

Inżynieria Pompy Przemysł Dmuchawy AC silnik synchroniczny 20000KW

Silnik synchroniczny AC T3000 do pomp inżynieryjnych i dużych dmuchaw przemysłowych

Zakres mocy: 1000kW～20000KW
Liczba biegunów: 4～24. Może być zaprojektowany zgodnie ze specjalnymi potrzebami.
Napięcie znamionowe: 3000V, 6000V, 10000V, itp.
Cechy techniczne: regulowany współczynnik mocy, stała prędkość, łatwa konserwacja.
Obszary zastosowań: napęd dużych urządzeń ogólnego przeznaczenia, takich jak wentylatory, pompy, sprężarki itp., stosowane w hutnictwie, przemyśle naftowym, chemicznym, energetycznym, wodociągowym i innych gałęziach przemysłu.

Silniki synchroniczne mają różne konstrukcje: oprócz ogólnej konstrukcji z podwójnym gniazdem łożyskowym, istnieją również konstrukcje pełnego zawieszenia, bezwałowe, bez gniazda łożyskowego, półzawieszenia, konstrukcja z pojedynczym gniazdem łożyskowym; konstrukcja ruchomego stojana; pierścień ślizgowy z osłoną ochronną, konstrukcja bezpieczeństwa wentylowana nadciśnieniowo; konstrukcje okrągłe i skrzynkowe, łożyska mogą wytrzymać obciążenia dwuosiowe i mogą pracować do przodu i do tyłu itp.; chłodzenie samowentylacyjne, instalacja pozioma i pionowa; konstrukcja wzbudzenia tyrystorowego z pierścieniem ślizgowym i szczotką, istnieją również konstrukcje wzbudzenia bezszczotkowego. Poziomy napięcia to 380V, 3kV, 6kV, 10kV itp. Typ ochrony silnika ma różne typy ochrony od IP00 do IP54.
Rama, pokrywa czołowa i płyta dolna silnika synchronicznego są wykonane z blach stalowych. Zarówno stojan, jak i łożysko są wyposażone w elementy pomiaru temperatury, które mogą monitorować temperaturę silnika. Wirnik przyjmuje bieguny magnetyczne typu wystającego. Wentylatory są instalowane na obu końcach jarzma. Powietrze chłodzące wchodzi z pokryw czołowych na obu końcach, wchodzi do rdzenia wirnika i wydostaje się do wylotu powietrza podstawy maszyny przez promieniowe szczeliny wentylacyjne stojana. Efekt chłodzenia jest dobry. Istnieją również typy wentylacji kanałowej, półkanałowej, chłodzenia powietrze-woda i powietrze-powietrze; łożyska obejmują łożyska ślizgowe pokrywy czołowej, łożyska ślizgowe gniazda (chłodzenie cyrkulacyjne oleju ciśnieniowego) i łożyska toczne pokrywy czołowej (smarowanie smarem itp.).

Opis modelu
T-------Silnik synchroniczny
TK-------Silnik synchroniczny do sprężarki powietrza
TL------Pionowy silnik synchroniczny
TKK-----silnik synchroniczny z chłodnicą powietrze-powietrze
TM-----Silnik synchroniczny do młyna kulowego
TKS------z chłodnicą powietrze-woda silnik synchroniczny
