16 biegów bezszczotkowy ekscytujący silnik synchroniczny IC37 IC81W

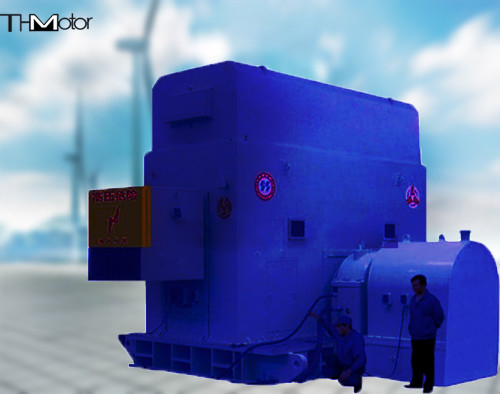

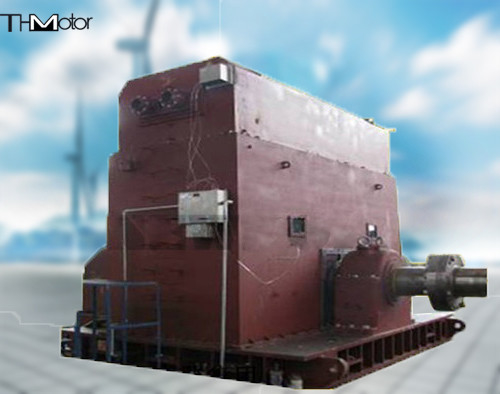

Silnik synchroniczny wzbudzany bezszczotkowo typu zwiększonego bezpieczeństwa TAW 5000KW 16 biegunów

Synchroniczny generator bezszczotkowy typu zwiększonego bezpieczeństwa serii TAW integruje technologię przeciwwybuchową, technologię elektroniczną, technologię automatycznego sterowania i technologię silników i został zidentyfikowany jako „zamiennik produktów importowanych” przez Sinopec. Używany w krajowych i zagranicznych firmach petrochemicznych, hutach stali, firmach chemicznych węgla itp., z udziałem w rynku na poziomie 70%. Cała maszyna ma zalety stabilnej pracy, wysokiej wydajności, niskich wibracji, niskiego poziomu hałasu i niskiego wzrostu temperatury. Posiada wiele odmian i pełne specyfikacje, aby sprostać różnym potrzebom użytkowników. Jego poziom techniczny i wskaźniki wydajności są wiodące w kraju. Generator synchroniczny bezszczotkowy typu zwiększonego bezpieczeństwa TAW8800kw-20P używany w pierwszym na świecie zestawie instalacji do bezpośredniego upłynniania węgla o wydajności 1 miliona ton rocznie do napędzania sprężarki tłokowej ma największą pojemność wśród podobnych produktów i wypełnia lukę na rynku międzynarodowym.

Zakres mocy: 500 kW — 10000 kW
Napięcie znamionowe: 3300 V, 6000 V, 10000 V;
Oznaczenie przeciwwybuchowe: ExeIIT3, ExeIIT2, ExeIIT1;
Częstotliwość znamionowa: 50 Hz;
Prędkość synchroniczna: 500 375 333 300 250 obr./min
Stopień ochrony: korpus główny IP44, skrzynka zaciskowa IP54;
Metoda chłodzenia: IC81W (chłodzenie wodą) lub IC616 (chłodzenie wymuszone powietrzem);
Klasa izolacji: klasa F; wzrost temperatury oceniany jest przez klasę B;
Metoda instalacji: IM7315;

Właściwości przeciwwybuchowe silnika muszą być zgodne z następującymi normami:

a) GB 3836.1-2000 Wymagania ogólne dla urządzeń elektrycznych przeciwwybuchowych stosowanych w środowisku zagrożonym wybuchem

b) GB 3836.3-2000 Urządzenia elektryczne przeciwwybuchowe stosowane w środowisku zagrożonym wybuchem Część 3: Typ zwiększonego bezpieczeństwa: „e”

c) JB8973-1999 Wymagania techniczne przeciwwybuchowe dla synchronicznego silnika bezszczotkowego typu zwiększonego bezpieczeństwa

d) JB8974-1999 Wymagania techniczne dla synchronicznego silnika bezszczotkowego typu zwiększonego bezpieczeństwa serii TAW

e) GB755-2000 Silniki obrotowe: Oceny i wydajność

Symbol przeciwwybuchowy eIIT3 ma zastosowanie do niebezpiecznego środowiska z obszarem temperaturowym grupy T3, który jest skłonny do wybuchu w fabryce.

Zakres wyjściowy silnika (1000-9000)kW, Napięcie 6000V 10000V, Częstotliwość 50Hz, Współczynnik mocy cos 0,9 (z góry),

Wzbudzenie bezszczotkowe.

Liczba biegunów: 16 18 20 odpowiednio z 375 obr./min, 333 obr./min i 300 obr./min.

Przy napięciu znamionowym wartość gwarantowana momentu obciążenia wynosi 1,6-krotność momentu znamionowego.
