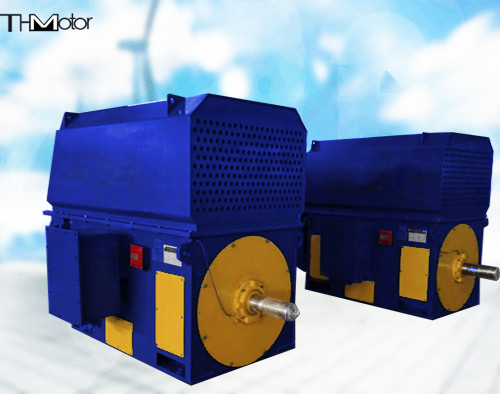

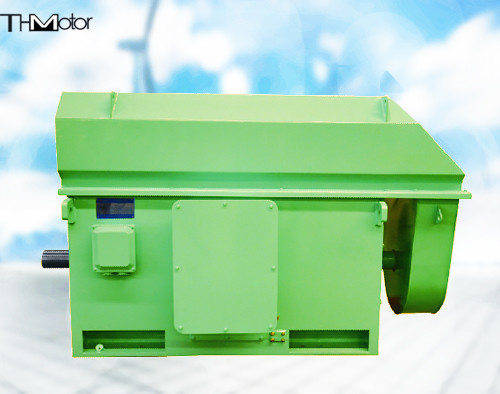

Duży silnik synchroniczny bezszczotkowy TMW 300 obr/min 10 kV IEC GB

TMW 500-36/2600 10KV Bezszczotkowy silnik synchroniczny

Seria TDMK (TMW) na dużą skalę trójfazowych silników synchronicznych AC dla młynów górniczych są zgodne z krajowymi standardami, takimi jak JB/T1473-2000 „Warunki techniczne dla trójfazowych silników synchronicznych AC na dużą skalę dla młynów górniczych”. Ta seria silników przyjmuje stalową strukturę spawaną płyty, a tryb wentylacji jest otwartą naturalną wentylacją, a także można ją wykonać w w pełni zamknięty tryb wentylacji kanałów. Silnik i młyn są połączone sprzężeniem, które ma tylko moment obrotowy, a nie siłę osiową i siłę promieniową. Zaleca się stosowanie sprzęgła pneumatycznego, które sprzyja rozpoczynaniu od dużych obciążeń. Łożysko przesuwne typu siedzenia zwykle przyjmuje strukturę pierścienia oleju lub strukturę smarowania złożonego (z cienką stacją oleju), w zależności od określonej struktury i obciążenia. Łożysko typu siedzenia jest instalowane na płycie podstawowej z izolacyjną płytą podkładową pośrodku, aby zapobiec wytwarzaniu prądu wału.
Ta seria produktów jest szeroko stosowana w transmisji młynów kulkowych, młynów prętowych, młynów węglowych itp.

Seria TDMK (TMW) Funkcje silnika TDMK500-36/2600 10KV
Silnik jest pozioma.
Rozszerzenie wału cylindrycznego, inne formy rysowania (bez klucza) są opcjonalne.
Podstawa spawalnicza, opcjonalna podstawa typu pudełka.
Przyjmij łożysko ślizgowe (rodzaj pokrywy lub tytułu siedzenia), smarowanie związane (lub smarowanie związane + górny blat oleju pod wysokim ciśnieniem).
Pierścień poślizgu znajduje się na zewnątrz łożyska na końcu przedłużającego wad, a na końcu wału obracającego się znajduje się pozycja instalacji enkodera. Pokrywa pierścienia poślizgu jest przymocowana do pokrywy końcowej.
Wyświetlane z końca przedłużania wału, głównego skrzynki przyłączeniowej, pudełka z połączeniem pomiarowym i okablowanie grzejnika znajdują się po prawej stronie podstawy maszyny (lub lewej strony zgodnie z wymaganiami użytkownika).
Cooler z wentylatorem powietrznym z wentylatorem chłodzącym jest zainstalowana u góry (lub boku) ramy typu pudełka.
Dzięki montażowi dolnej płyty i śrub kotwiczących, opcjonalnie z montażą dolną i śrubami kotwicowymi, kontrakt zamówienia wymaga specjalnych instrukcji.
