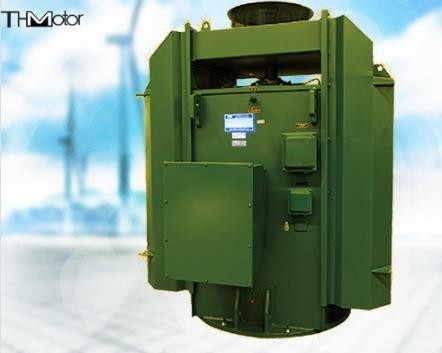

TL Pionowe Synchroniczne Silniki AC 12000kW 3 KM Silnik Pompy Wody IP54

Silniki synchroniczne pionowe TL napędzają pionowe pompy wodne w oczyszczalniach ścieków

Opis modelu
T-------Silnik synchroniczny
TK-------Silnik synchroniczny do sprężarki powietrza
TL------Pionowy silnik synchroniczny
TKK-----silnik synchroniczny z chłodnicą powietrze-powietrze
TM-----Silnik synchroniczny do młyna kulowego
TKS------silnik synchroniczny z chłodnicą powietrze-woda

Opis konstrukcji
Silniki synchroniczne mają różne konstrukcje: oprócz ogólnej konstrukcji z podwójnym gniazdem łożyskowym, istnieją również pełne zawieszenie, bezwałowe, bez gniazda łożyskowego, półzawieszenie, konstrukcja z pojedynczym gniazdem łożyskowym; ruchoma konstrukcja stojana; pierścień ślizgowy z osłoną ochronną, dodatnia konstrukcja bezpieczeństwa wentylowana ciśnieniowo; konstrukcje okrągłe i skrzynkowe, łożyska mogą wytrzymać obciążenia dwuosiowe i mogą pracować do przodu i do tyłu itp.; chłodzenie samowentylacyjne, montaż poziomy i pionowy; konstrukcja wzbudzenia tyrystorowego z pierścieniem ślizgowym i szczotką, istnieją również konstrukcje wzbudzenia bezszczotkowego. Poziomy napięcia to 380 V, 3 kV, 6 kV, 10 kV itp. Typ ochrony silnika ma różne typy ochrony od IP00 do IP54.
Rama, pokrywa czołowa i płyta dolna silnika synchronicznego są wykonane z blach stalowych. Zarówno stojan, jak i łożysko są wyposażone w elementy pomiaru temperatury, które mogą monitorować temperaturę silnika. Wirnik przyjmuje bieguny magnetyczne typu wystającego. Wentylatory są instalowane na obu końcach jarzma. Powietrze chłodzące wchodzi od pokryw czołowych na obu końcach, wchodzi do rdzenia wirnika i ucieka do wylotu powietrza podstawy maszyny przez promieniowe szczeliny wentylacyjne stojana. Efekt chłodzenia jest dobry. Istnieją również typy wentylacji kanałowej, półkanałowej, chłodzenia powietrzno-wodnego i powietrzno-powietrznego; łożyska obejmują łożyska ślizgowe pokrywy czołowej, łożyska ślizgowe gniazda (chłodzenie cyrkulacyjne oleju ciśnieniowego) i łożyska toczne pokrywy czołowej (smarowanie smarem itp.).

Pionowe silniki synchroniczne serii TL są używane głównie do napędzania różnych pionowych pomp wodnych i są szeroko stosowane w gospodarce wodnej, drenażu miejskim i zaopatrzeniu w wodę, oczyszczaniu ścieków i innych dziedzinach. Jest szeroko stosowany w kluczowych projektach krajowych, takich jak Projekt Przekierowania Wody z Południa na Północ, przekierowanie rzeki Jangcy do rzeki Huaihe itp. Jest również eksportowany do Indii, Uzbekistanu itp. i jest wyposażony w stacji pomp w projekcie transferu wody.
· Wiodąca technologia produktu w kraju
·Moc silnika 400kW～40000kW
Liczba biegunów: od 12 do 80 biegunów
Prędkość: 75～500 obr./min
Napięcie znamionowe: 6 kV, 10 kV, 11 kV
