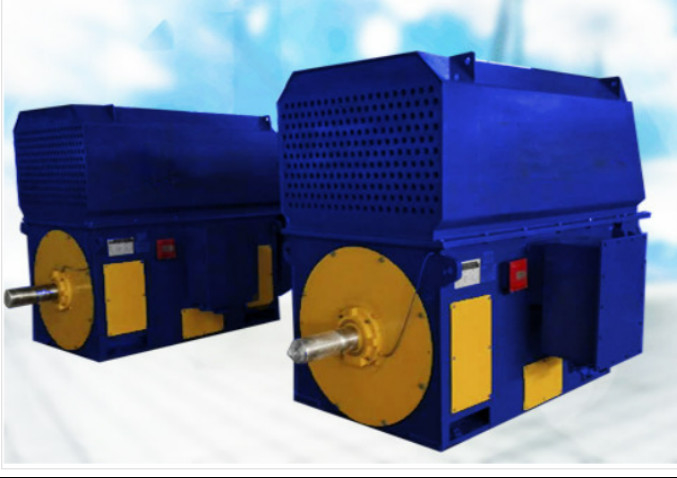

TMW Bezszczotkowy synchroniczny silnik prądu przemiennego dużej skali 300 obr/min 10 kV IEC GB

TMW 500-36/2600 silnik synchroniczny bez szczotki 10KV

TDMK (TMW) series mining large-scale AC three-phase synchronous motors comply with national standards such as JB/T1473-2000 "Technical Conditions for Mining Large-scale Three-phase AC Synchronous Motors". Ta seria silników przyjmuje stalową strukturę spawaną, a metoda wentylacji jest otwartą naturalną wentylacją, a także może być wykonana w w pełni zamkniętą metodę wentylacji kanału powietrznego.Silnik i młyn są połączone przez sprzęgłoZaleca się stosowanie sprzęgła z sprzęglem pneumatycznym, który jest dobry do uruchamiania przy dużym obciążeniu.Łożyska przesuwne na podłożu zazwyczaj mają strukturę pierścienia olejowego lub strukturę smarowania złożonego (cienką stację olejową)Podłogi siedzenia są zainstalowane na płytce podłoża z izolacyjną płytką wspierającą w środku, aby zapobiec wytwarzaniu prądu wału.
Niniejsza seria produktów jest szeroko stosowana w przeniesieniu kopalni kulkowych, pręgowych, węglowych itp.

Właściwości silnika 10KV serii TDMK(TMW TDMK500-36/2600
Silnik jest poziomy.
Przesunięcie wału cylindrycznego, inne formy rysowania (bez klucza) są opcjonalne.
Podstawa spawalniająca płytki, opcjonalna podstawa typu pudełka.
Przyjąć łożysko przesuwne (typ osłony końcowej lub typ siedzenia), smarowanie mieszane (lub smarowanie mieszane + olej wysokiego ciśnienia).
Pierścień ślizgowy znajduje się na zewnątrz łożyska na końcu przedłużenia niezwiązanego z wałem, a na końcu wału obrotowego znajduje się pozycja montażu kodera.Pokrycie pierścienia ślizgowego jest mocowane do nakrycia końcowego.
Z punktu widzenia końca przedłużenia wału, głównej skrzynki łącznikowej, skrzynki łącznikowej pomiarowej,i okablowanie grzejnika znajdują się po prawej stronie podstawy maszyny (lub po lewej stronie zgodnie z wymaganiami użytkownika).
Na górnej (lub bocznej) części ramy typu pudełkowej umieszczono chłodnicę powietrza i wody z wentylatorem chłodzącym.
W przypadku montowania płytki dolnej i śrub kotwicowych, opcjonalnie w przypadku montowania płytki dolnej i śrub kotwicowych, umowa zamówienia wymaga specjalnych instrukcji.
