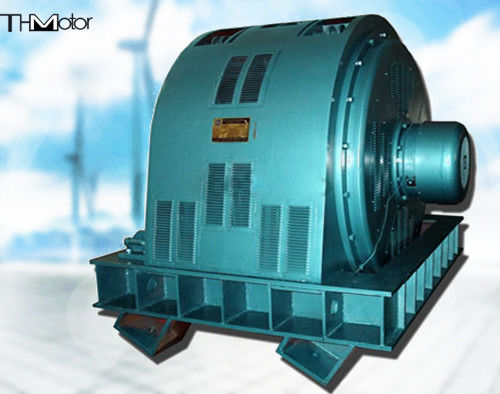

TXZ Duży bezszczotkowy silnik synchroniczny 400-15000kw 3kv-11kv z dużym momentem startowym dla przemysłu górniczego i cementu

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	THMotor
Orzecznictwo:	CE
Numer modelu:	TDMK400

Zapłata:

Minimalne zamówienie:	1SET
Cena:	USD 20000-100000
Szczegóły pakowania:	Zdatne do żeglugi opakowanie
Czas dostawy:	70 dni
Możliwość Supply:	100 zestawów/rok

Kontakt

Szczegółowy opis produktu

Zakres mocy:	400-15000 kW	Woltaż:	3KV-11KV
Zakres prędkości:	100, 125, 150, 167, 187,5, 200, 250, 300r/min	Biegunki:	60, 48, 40, 36, 32, 30, 24, 20
Częstotliwość:	50 Hz, 60 Hz	Metoda chłodzenia:	IC01, IC37, IC81W
Szybkość IP:	IP00, IP20, IP21, IP23, IP44, IP54, IP55	Standard:	IEC, GB
Podkreślić:	Silnik synchroniczny bezszczotkowy TXZ AC 3-fazowy , Silnik TXZ do młyna górniczego , Silnik TXZ do młyna węglowego

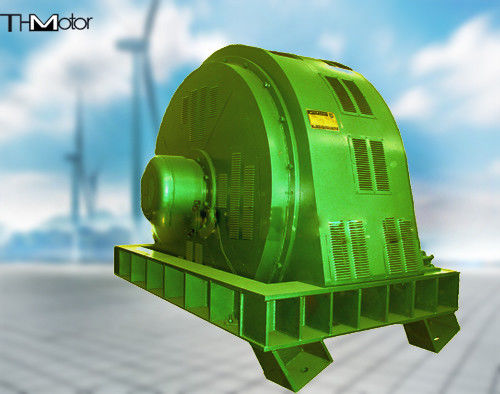

Bezszczotkowy silnik synchroniczny TXZ AC 3-fazowy

Wielkogabarytowy, bezszczotkowy silnik synchroniczny prądu przemiennego TXZ przeznaczony do młynów górniczych, młynów węglowych, zastosowań w przemyśle cementowym i innych ciężkich zastosowań wymagających znacznego momentu rozruchowego.

Przegląd produktu

Silnik synchroniczny serii TXZ pracuje z prędkością główną 250 obr./min i jest zwykle montowany pod kątem 30°. Silniki te są stosowane głównie w przepompowniach odwadniających i są dostępne w stopniach ochrony IP20, IP21 i IP23.

Konfiguracja strukturalna

Metoda chłodzenia:Silniki chłodzone są za pomocą układów chłodzenia IC81W lub IC91W.

Klasa ochrony:Gdy główna obudowa zawiera odsłonięte części pod napięciem, stopień ochrony wynosi IP54. W przypadku obudów z pyłoszczelnością, w których wszystkie odsłonięte części pod napięciem (z wyjątkiem uzwojeń) są izolowane, stopień ochrony może wynosić IP44.

Metody instalacji

Dostępne konfiguracje instalacyjne obejmują IM7311, IM7315, IM7312, IM7317 i IM7115 w celu dopasowania do konkretnych wymagań sprężarki:

IM7311:Dwa łożyska gniazdowe, jedno cylindryczne przedłużenie wału, montaż poziomy z podniesionymi łapami i kompletną płytą podstawy
IM7315:Dwa łożyska gniazdowe, jedno przedłużenie wału kołnierzowego, montaż poziomy z podniesionymi łapami i kompletną płytą podstawy
IM7312:Dwa łożyska gniazdowe, dwa cylindryczne przedłużenia wału, montaż poziomy z podniesionymi łapami i kompletną płytą podstawy
IM7317:Dwa łożyska gniazdowe, jedno przedłużenie wału kołnierzowego i jedno przedłużenie wału cylindrycznego, montaż poziomy z podniesionymi łapami i kompletną płytą podstawy
IM7115:Jedno łożysko gniazda dla końcówki niebędącej przedłużeniem wału (współdzielące łożysko z obciążeniem), jedno przedłużenie wału z kołnierzem, montaż poziomy z podniesionymi łapami i kompletną płytą podstawy

Niestandardowe konfiguracje z różnymi metodami chłodzenia, poziomami ochrony i metodami instalacji mogą być produkowane zgodnie z konkretnymi wymaganiami użytkownika.

Budowa silnika

Silnik ma kwadratową konstrukcję skrzynkową o estetycznym wyglądzie i kompaktowej konstrukcji. Kluczowe komponenty obejmują stojan, wirnik, wzbudnicę prądu przemiennego, obrotową tarczę komutacyjną, statyczne urządzenie wzbudzające, skrzynkę przyłączeniową, łożyska, chłodnicę (z zabezpieczeniem przed wyciekiem wody) i podstawę.

Silnik główny działa jako niezależna wnęka, ze wzbudnikiem prądu przemiennego i obracającą się tarczą komutacyjną umieszczoną na zewnątrz łożyska gniazda po stronie nienapędowej. W silniku głównym zastosowano system kanałów powietrznych, który wymienia ciepło z powietrzem chłodzącym poprzez otwory wentylacyjne w podstawie silnika. W przypadku napędów z wysuwanym wałkiem dwuwałowym wzbudnica i komutator obrotowy mogą być zintegrowane wewnętrznie. Wzbudnica prądu przemiennego, obrotowa tarcza prostownicza i wirnik główny są połączone współosiowo, a przewody wzbudzenia przebiegają przez centralny otwór prowadzący wału.
