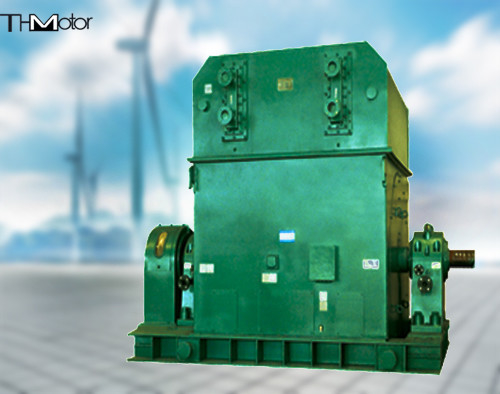

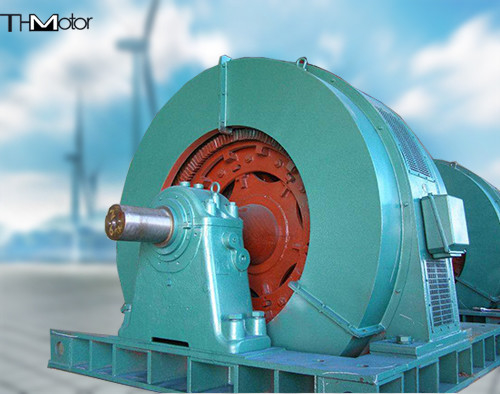

TAW 10000V AC bezszczotkowy silnik synchroniczny do kopalni węgla cement 1000r/min

TAW Duży Synchroniczny Motor bezszczotkowy dla przemysłu cementowego młyna węglowego

Parametr techniczny:
Napięcie znamionowe: 3000 V, 6000 V, 10000 V
Zakres pojemności: 500 kW ~ 6300 kW
Częstotliwość znamionowa: 50 Hz
Kwota: S1
Synchroniczna prędkość: 1500, 1000r/min
Klasa izolacji: klasa F
Wysokość środka wału: 630 mm
Wydajność: uzgodniony przez użytkownika i producenta
Współczynnik mocy: 0,9 (wiodący)
Gwarantowana wartość stosunku momentu obrotowego po kroku do znamionowego momentu przy napięciu znamionowym wynosi 1,7
Gwarantowana wartość stosunku momentu obrotowego straganu do znamionowego momentu przy napięciu znamionowym wynosi 1,0
Gwarantowana wartość stosunku momentu przyciągania do znamionowego momentu obrotowego przy napięciu znamionowym wynosi 0,7
Gwarantowana wartość stosunku zablokowanego prądu wirnika do prądu znamionowego przy napięciu znamionowym wynosi 7,0
Funkcje techniczne
Zoptymalizowany obwód powietrza, obwód magnetyczny i obwód sprawiają, że silnik ma dobrą wydajność elektryczną, niski szum elektromagnetyczny oraz doskonałą wysoką wydajność i energię.
Trójwymiarowy projekt oprogramowania, uzupełniony oprogramowaniem analizy ANSYS, wykorzystuje metodę elementów skończonych do analizy pola elektromagnetycznego, pola strukturalnego, pola temperatury itp., Aby zapewnić wysoką niezawodność silnika.
Dzięki stałej strukturze bieguna magnetycznego może być stosowany do napędzania dużych obciążeń bezwładności obrotowej, takich jak maszyny spiekania i wentylatory w stalowych roślinach.
Metoda początkowa silnika przyjmuje miękki start, a schemat początkowy jest określany zgodnie z momentem oporowym i momentem bezwładności obciążenia.
Zakres użytkowania
Można go używać do napędzania dużego momentu urządzeń bezwładności, takich jak wentylatory, pompy i sprężarki.
