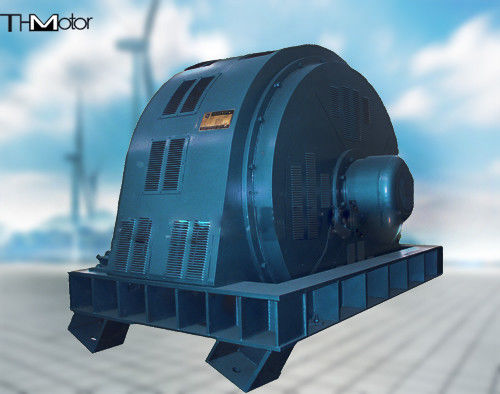

TXZ Duży silnik synchroniczny o dużym momencie rozruchowym 500 obr/min

Duży silnik synchroniczny TXZ o dużym momencie rozruchowym

Silnik synchroniczny serii TXZ, główna prędkość to 250 obr./min, silniki tej serii są instalowane pod kątem 30°, używane głównie w przepompowniach odwadniających, stopnie ochrony to głównie IP20, IP21, IP23

Szeroko stosowane w przemyśle naftowym, chemicznym, węglowym i innych do napędu sprężarek tłokowych, pracujących w środowisku gazu wybuchowego strefy "2". W normalnych warunkach pracy wysokość nie przekracza 1000 m, maksymalna temperatura otoczenia nie przekracza +40°C, a minimalna temperatura otoczenia wynosi -5°C.
Dane techniczne i struktura
Dane techniczne
- Napięcie znamionowe: 6kV, 10kV;
- Częstotliwość znamionowa: 50Hz;
- Obciążenie: S1;
- Prędkość synchroniczna: 250 obr./min, 300 obr./min, 333 obr./min, 375 obr./min, 428 obr./min, 500 obr./min;
- Klasa cieplna: 155 (F);
- Wysokość osi wału: 630mm;
- Oznaczenie przeciwwybuchowe: ExeⅡCT1 Gc, ExeⅡCT2 Gc, ExeⅡCT3 Gc;
- Sprawność: do uzgodnienia;
- Współczynnik mocy: 0,9 (przewodzący);
- Gwarantowana wartość stosunku momentu poza synchronicznego do momentu znamionowego przy napięciu znamionowym wynosi 1,6;
- Gwarantowana wartość stosunku momentu zablokowanego wirnika do momentu znamionowego przy napięciu znamionowym wynosi 0,6;
- Gwarantowana wartość stosunku nominalnego momentu wciągania do momentu znamionowego przy napięciu znamionowym wynosi 0,6;
- Gwarantowana wartość stosunku prądu zablokowanego wirnika do prądu znamionowego przy napięciu znamionowym wynosi 6,5;
- Czas t nie krótszy niż 5s.
- Wskaźniki wydajności mogą być również negocjowane zgodnie z wymaganiami użytkownika.
