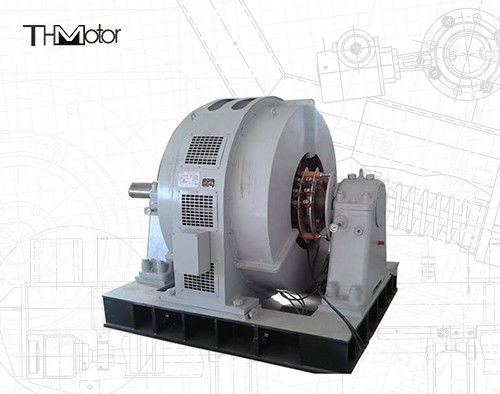

TDG Duży synchroniczny silnik 6kV do dmuchawy w hucie stali

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	THMotor
Orzecznictwo:	CE
Numer modelu:	TDMK400

Zapłata:

Minimalne zamówienie:	1SET
Cena:	USD 20000-100000
Szczegóły pakowania:	Zdatne do żeglugi opakowanie
Czas dostawy:	70 dni
Możliwość Supply:	100 zestawów/rok

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	TDG 7800KW Synchroniczny silnik na dużą skalę dla stali stali dmuchawy Blust	Zakres mocy:	400-15000 kW
napięcie:	6KV	Zakres prędkości:	100, 125, 150, 167, 187,5, 200, 250, 300r/min
Polacy:	60, 48, 40, 36, 32, 30, 24, 20	Częstotliwość:	50 Hz, 60 Hz
Metoda chłodzenia:	IC01, IC37, IC81W	Stawka IP:	IP00, IP20, IP21, IP23, IP44, IP54, IP55
Standard:	IEC, GB
Podkreślić:	TDG Duży synchroniczny silnik , Motory do instalacji stalowych TDG , Silnik 6kV do dmuchawy w hucie stali

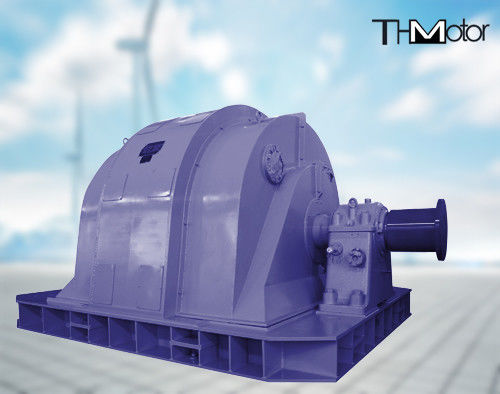

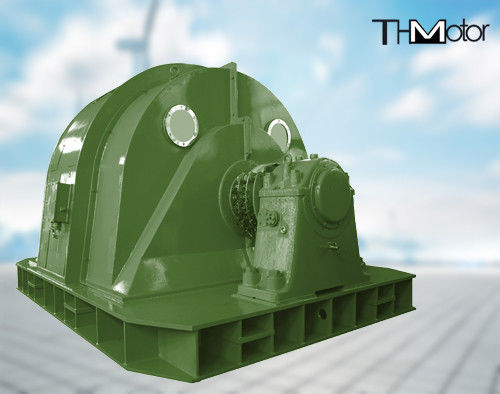

TDG 7800KW Duży silnik synchroniczny do dmuchawy w hucie stali

Przegląd produktu

Silnik synchroniczny dużej mocy serii TDG to specjalny produkt dopasowany do wentylatorów spiekalniczych w hutach stali, może być używany do zasilania ogromnych momentów bezwładności obciążenia mechanicznego, takich jak dmuchawy wielkiego pieca i sprężarki turbin powietrznych.

Prędkość silnika wynosi 1000 obr./min. Produkty o rozsądnej strukturze, wysokiej wydajności, niskim momencie obrotowym, napędzające duże obciążenia mechaniczne o bezwładności i małych wibracjach, wygodnej instalacji i konserwacji oraz innych godnych uwagi cech.

Wymagania techniczne silnika elektrycznego, bez konkretnych uzgodnień technicznych, reszta jest zgodna z normą krajową GB755 dotyczącą wydajności maszyn stacjonarnych i obrotowych oraz normami Międzynarodowej Komisji Elektrotechnicznej IEC.

Wymiary mechaniczne części elektrycznych, tolerancje są zgodne z normą GB1800-1804 i normami międzynarodowymi ISO.

Rozruch asynchroniczny: w przypadku użycia trybu rozruchu, musi to być rozruch z redukcją napięcia. Podczas rozruchu należy upewnić się, że napięcie na zaciskach silnika wynosi od 0,6 do 0,7 razy napięcia znamionowego. Silnik musi pasować do dedykowanych urządzeń wzbudzających, zapewniając inwestycję w sprzęt i prąd bocznikowy wzbudzenia silnie wzbudzony, gdy co najmniej 1,8 razy prądu znamionowego.

Rozruch z przemiennikiem częstotliwości: gdy moc elektryczna jest większa niż 7000kW, zalecany jest rozruch z przemiennikiem częstotliwości i dopasowanie odpowiednich prywatnych cyfrowych urządzeń wzbudzających.

Metody chłodzenia silnika dla IC91W lub IC81W, silnik z chłodnicą powietrze-woda typ instalacji to IM7311 lub IM1001, klasa ochrony obudowy IP44. Rotor silnika w postaci wystającej, biegun dla całej konstrukcji stalowej, śruba ze stali stopowej o wysokiej wytrzymałości dla bieguna i bieguna, aby zapewnić dobry kontakt i

może wytrzymać naprężenia mechaniczne generowane podczas pracy z dużą prędkością.

Dane techniczne silnika synchronicznego dużej mocy serii TDG (10kV)

Specyfikacje produktu

kW	A	EFF %	Ist /In	Tm /Tn	Mst /Mn	Tp /Tn	(Jext)kg.m2	V	A	IM
2000	222	96.2	6.5	2.01	1.85	1.4	4250	56	252	7311.01
2750	304	96.7	5.5	1.78	1.6	1.16	6500	59	276	7311.02
3300	364	96.9	5.84	1.75	1.71	1.24	9700	66	268	1001.02
3500	386	97	6.46	1.81	1.89	1.37	10500	69	262	7311.05
3600	397	97	6.28	1.79	1.84	1.33	10300	69	267	7311.05
4000	440	96.5	6.18	1.92	1.66	1.27	10500	78	258	7311.07
4200	462	96.5	5.88	1.87	1.58	1.21	11250	80	266	7311.07
4300	474	96.5	5.74	1.85	1.54	1.18	12500	81	269	7311.07
4600	506	96.5	5.37	1.79	1.44	1.11	14200	84	280	7311.07
5000	549	97.3	6.7	1.96	1.74	1.39	13500	91	268	7311.08
5300	582	97.3	6.33	1.91	1.64	1.31	13500	94	277	7311.08
6600	725	97.4	5.58	1.71	1.54	1.21	16250	109	344	7311.09
6900	758	97.3	5.34	1.68	1.47	1.16	17000	113	356	7311.09
7400	812	97.45	5.80	1.70	1.61	1.26	17000	120	344	7311.11
7800	855	97.5	5.51	1.66	1.52	1.2	/	124	357	7311.11
